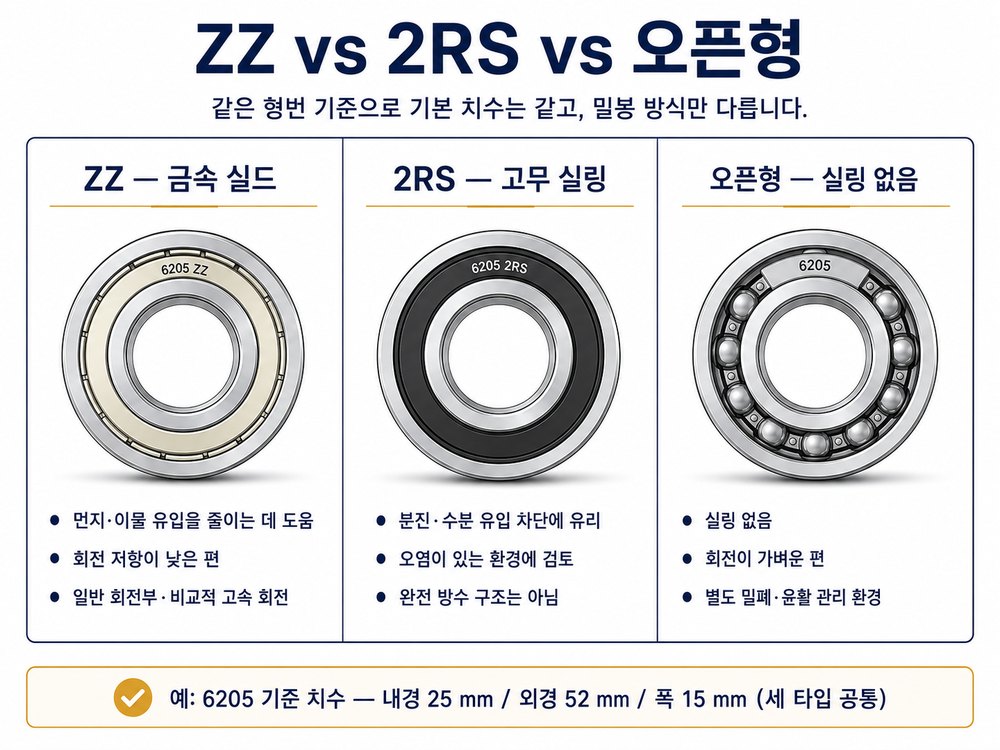

ZZ vs 2RS vs 오픈형
깊은홈 볼베어링을 고를 때 먼저 확인하는 요소 중 하나가 실링 타입입니다. ZZ, 2RS, 오픈형은 같은 형번 기준으로 기본 치수는 같고, 밀봉 방식이 다릅니다. 사용 환경, 회전속도, 오염 정도에 따라 적합한 타입을 검토할 수 있습니다.
제품 가이드 › 베어링 › 개념·선택
Guide 01 · 개념·선택
1. 실링 타입이란

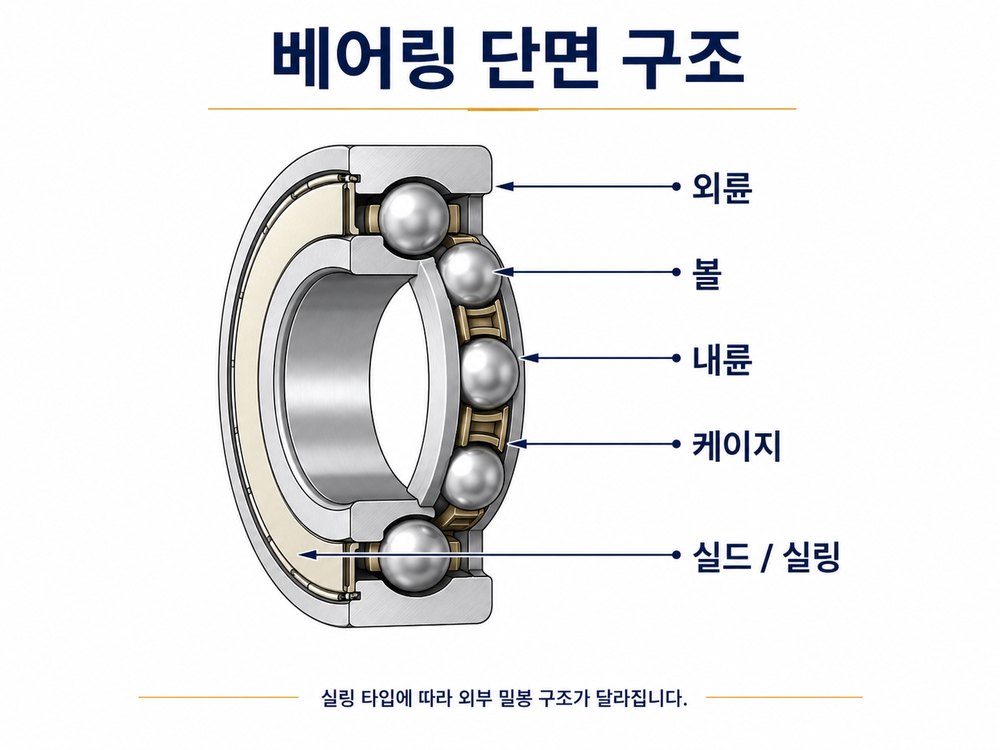

베어링 내부에는 볼, 궤도, 케이지, 윤활용 그리스가 들어 있습니다. 실링은 외부 오염물이 내부로 들어오는 것을 줄이고, 내부 그리스가 빠져나가는 것을 줄이는 역할을 합니다.
밀봉 방식에 따라 크게 세 가지로 나뉩니다. 세 타입 모두 내경·외경·폭 치수는 동일합니다.
2. 각 실링 타입의 특징

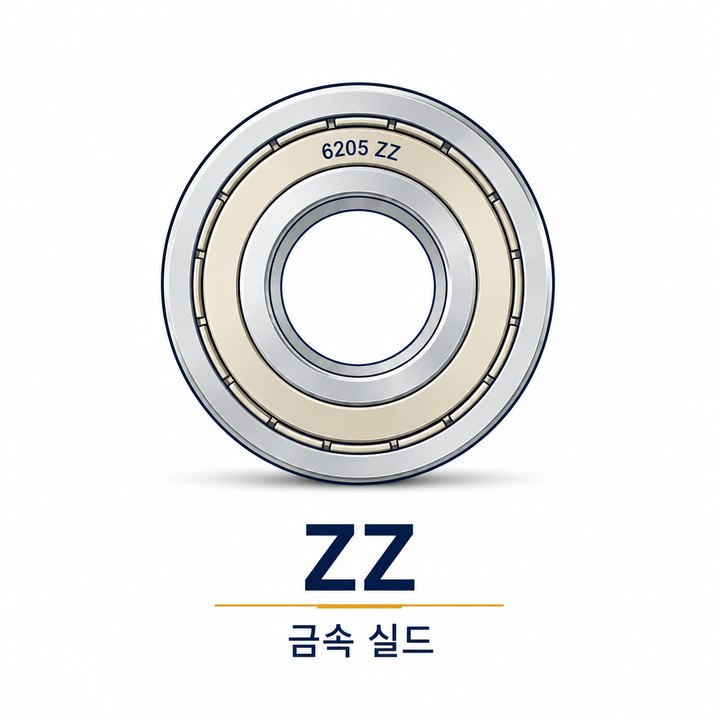

ZZ — 금속 실드 (양면)
- 양면을 금속 실드(철판)로 막은 타입입니다.
- 먼지·이물 유입을 줄여 줍니다.
- 일반적으로 비접촉 또는 저접촉 구조라, 고무 실링보다 회전 저항이 낮은 편입니다.
- 일반 회전부나 회전 저항을 낮춰야 하는 환경에서 검토할 수 있습니다.
- 완전 밀폐가 아니므로, 수분·미세 분진 차단력은 2RS보다 약한 편입니다.
표기 6205ZZ, 6205-2Z 등 (제조사에 따라 차이)

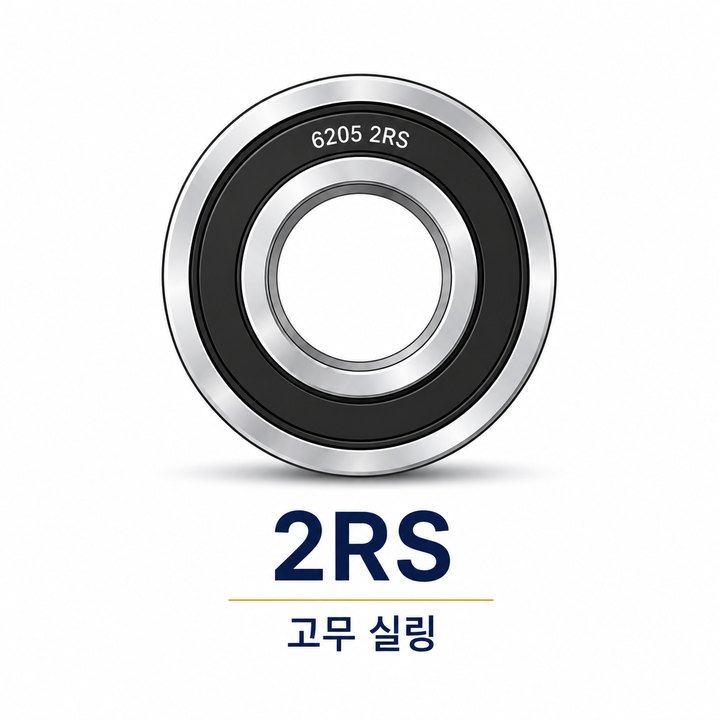

2RS — 고무 실링 (양면)
- 양면을 고무 실(seal)로 막은 타입입니다.
- 분진·수분 유입을 줄이는 데 상대적으로 유리합니다.
- 분진·수분 유입이 걱정되는 환경에서 검토할 수 있습니다.
- 고무 실이 내륜에 접촉하는 방식이라, ZZ보다 회전 저항이 큰 편입니다.
- 완전 방수는 아닙니다. 침수·수중 환경용이 아닙니다.
표기 6205-2RS, 6205DDU 등

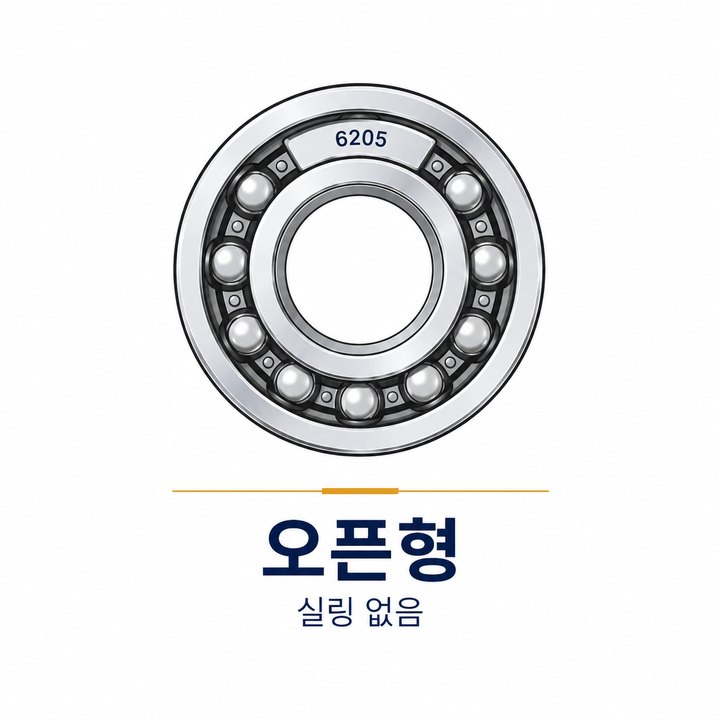

오픈형 — 실링 없음
- 실드나 고무 실링이 없는 기본형입니다.
- 실링에 의한 저항이 없어 회전이 가벼운 편입니다.
- 외부 오염에 그대로 노출될 수 있습니다.
- 별도의 밀폐 구조나 윤활 관리가 가능한 장비에서 검토됩니다.
- 밀폐가 필요한 일반 현장에는 그대로 쓰기 어렵습니다.
표기 6205 (뒤에 실링 기호 없음)

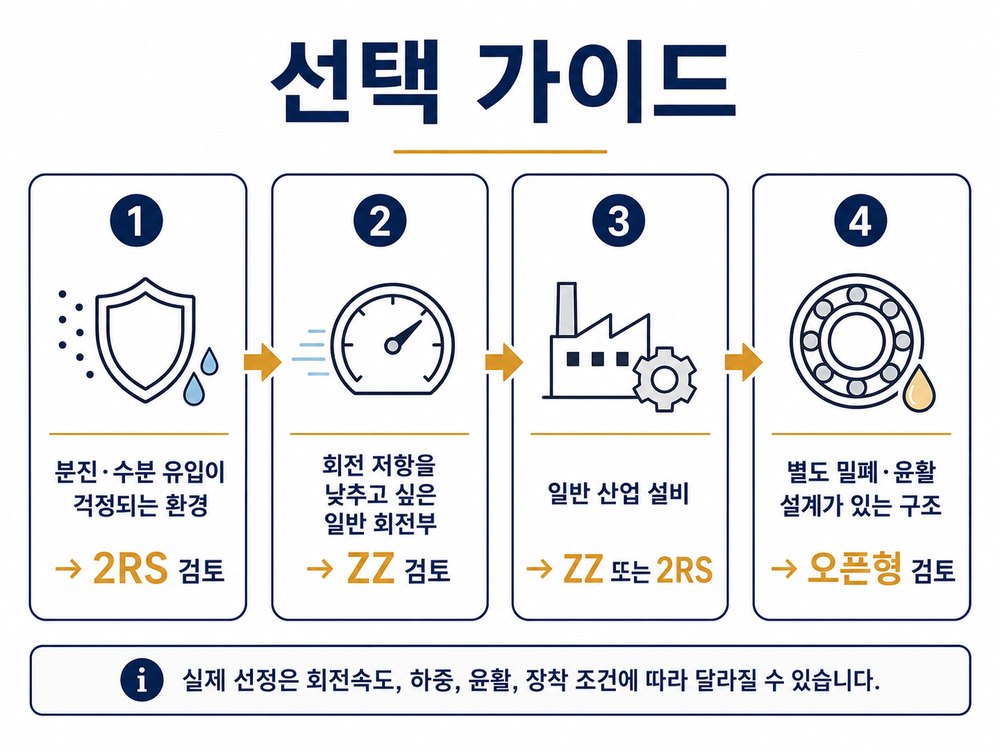

3. 선택 기준
| 사용 환경 | 검토 타입 |
|---|---|
| 분진·습기 유입이 걱정되는 환경 | 2RS |
| 회전 저항을 낮추고 싶은 일반 회전부 | ZZ |
| 일반적인 산업 설비 | ZZ 또는 2RS |
| 별도 밀폐·윤활 설계가 있는 구조 | 오픈형 |
세 타입 모두 치수(내경·외경·폭)는 같으므로, 밀봉 방식을 확인 후 선택하는 것이 좋습니다.

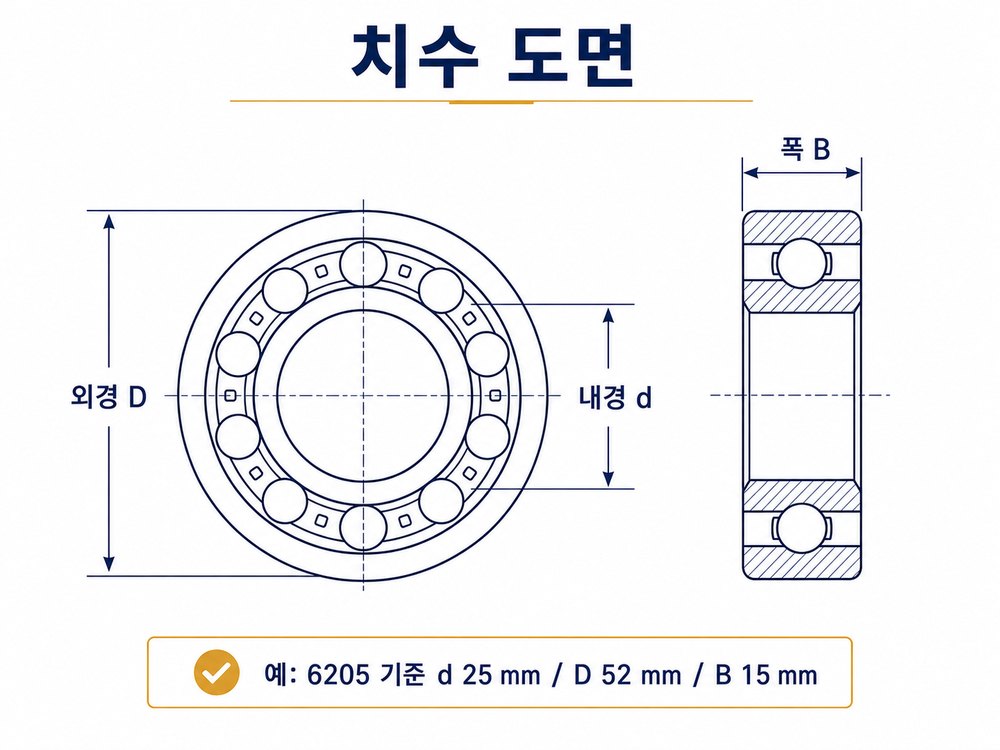

예) 6205 : 내경 25 · 외경 52 · 폭 15 (mm) — ZZ·2RS·오픈형 공통
4. 정리
실링 타입 요약
- ZZ = 금속 실드. 먼지·이물 유입을 줄이고, 회전 저항이 낮은 편
- 2RS = 고무 실링. 분진·수분 유입을 줄이는 데 상대적으로 유리 (완전 방수 아님)
- 오픈형 = 실링 없음. 별도 밀폐·윤활 관리가 가능한 환경에서 검토
- 같은 형번 기준으로 내경·외경·폭은 동일
BridgeArk는 깊은홈 볼베어링 6200ZZ~6206ZZ 시리즈를 공급하고 있습니다.
기본 공급 타입은 ZZ이며, 2RS·오픈형은 규격과 수량 기준으로 별도 확인 후 안내드립니다.
